Retificadores
Industriais

Retificadores/Carregadores de Baterias
CBM

O Retificador/Carregador de Baterias Microprocessado, série CBM, é um equipamento para uso industrial, tipo tiristorizado, com controle e supervisão microprocessados.

O CBM tem como função principal carregar baterias que alimentam sistemas críticos operados em corrente contínua.

Estes sistemas estão presentes em diversos segmentos da indústria de: papel e celulose, refinarias e plataformas de petróleo, mineração, siderurgia, ferroviário, de geração e distribuição de energia dentre outros, cujos processos não podem sofrer interrupção na alimentação. Como exemplo: sistemas de instrumentação e controle, telecomunicações e equipamentos como CLP’s, relés, disjuntores de alta tensão de proteção, etc.

Sistemas Tiristorizados
  • De 24 a 400 Vcc;
  • Supervisão e controle remoto e microprocessados;
  • Interface padrão RS-232 com MODBUS-RTU;
  • Interfaces opcionais – PROFIBUS, DEVICENET, SNMP, IEC61850 ou DNP-3;
  • De 15 a 2.500 A;
  • Grau de proteção IP-21 a IP-55;
  • Log de eventos memorizados;
  • Outros protocolos de comunicação ou grau de proteção, sob consulta.

O carregador de baterias é composto basicamente de um transformador de entrada, com ponte retificadora tiristorizada, filtro de saída, circuitos de controle e de supervisão microprocessados e dispositivos de proteção de entrada e saída para bateria e consumidor.

Com a rede elétrica CA presente, o Carregador de Baterias converte a tensão da rede CA em tensão contínua para carregar a bateria e alimentar o consumidor. Na ausência da rede CA, a bateria funciona como uma fonte de energia alternativa e passa a alimentar o consumidor sem interrupção.

O CBM monitora a bateria continuamente e faz o ajuste dos limites de tensão e corrente de saída da bateria de acordo com o estado de carga da mesma, podendo operar com baterias automotivas ou estacionárias, chumbo ácidas ou alcalinas, ventiladas (abertas) ou Regulada por válvula (seladas). Em situações de emergência, pode operar sem baterias, comportando-se como fonte de alimentação em corrente contínua.

Painel de Controle
  • Padrão – display de cristal líquido, teclado membrana funcional e sinótico;
  • Personalizado – conforme a necessidade do cliente.
Retificador / Carregador de Baterias para Áreas Classificadas

Sistemas para Áreas Classificadas

  • Ex-d à prova de explosão;
  • Ex-o à óleo;
  • Ex-n não ascendíveis;
  • Ex-p pressurizados;
  • Sistemas combinados.

1- Controle e Supervisão do Retificador Ex-d | 2- Gabinete das Baterias IP-56 | 3- Disjuntores Ex-d | 4- Transformador Retificador Controlado Ex-O

Retificadores Industriais
ERD

O Retificador ERD-2000 é um moderno conversor de energia C.A. em C.C., que dispõe de boa regulação e alto desempenho. Sua versatilidade o faz aplicável a processos industriais dos mais diversos, tais como: galvanoplastia, anodização, eletrólise, recarga e teste de carga de baterias, alimentação de sistemas de sinalização, etc.

Pode-se operar o retificador tanto em modo local como remoto, sendo que em modo remoto os comandos de operação e ajuste de saída feitos respectivamente através de contatos secos e sinal analógico de 4 a 20mA.

O ERD-2000 opera em dois modos distintos: local e remoto e pode regular a saída em modo de tensão constante ou corrente constante.

Os comandos para ligar, desligar rearmar o retificador são executados através de botoeiras, o ajuste de tensão ou corrente de saída é feito através de potenciômetro multivoltas, os modos de operação e regulação através de chave comutadora e as medições de tensão e corrente de saída são dadas através de instrumentos digitais.

No modo remoto, o retificador recebe os comandos de “liga”e “desliga”através de contatos secos e o ajuste de saída através de sinal analógico de corrente de 4 a 20mA.

Em caso de emergência, é possível interromper o processo desligando o retificador através do botão de “Desliga Emergência”.

Possui um painel sinótico que permite ao operador a monitoração funcional do equipamento através de LED’s e instrumentos digitais e, operacional através de chaves e botoeiras.

O retificador é construído com perfil em chapa de aço 12MSG recebendo tratamento que atende as condições ambientais que contenham ou não gases derivados de enxofre, situados na orla marítima.

Características – Elétricas

  • Potência até 2,5 MVA;
  • Tensão de saída até 3.000V;
  • Corrente de saída até 20kA;
  • Sistema de Retificação de 6 ou 12 pulsos ou 24 pulsos;;
  • Filtro LC para atenuação de Ripple;
  • Supervisão Microprocessada com interface serial RS232 ou 485';
  • Interface para comunicação com PLC.

Características – Mecânicas

  • Construído em gabinete metálico;
  • Compartimento da Eletrônica em grau de Proteção IP-54;
  • Pintura apropriada para cada tipo de ambiente;
  • Customizado em função das características de uso e espaço disponível.

Refrigeração

  • Refrigeração forçada através de exaustores ou a água, para utilização em ambientes agressivos ou não;
  • Sistemas de refrigeração a água autônomos;
  • Retificadores Industriais – Barramento CC.

Aplicações

  • Trem, Metro;
  • Oficinas de manutenção;
  • Pontes rolantes;
  • Motores;
  • Alimentação de Dispositivos Geradores de Plasmas.

Retificadores para Processos Eletroquímicos

Aplicações:
  • Eletrodeposição de metais;
  • Limpeza eletrolítica;
  • Eletropolimento;
  • Anodização, Pintura Eletroforética (KTL);
  • Mineração;
  • Gerador de Hipoclorito;
  • Gerador de Hidrogênio.

Retificadores Industriais para
Eletro-Deposição

Chaveados em alta frequência

Lineares:
  • Microprocessados;
  • Display de cristal líquido;
  • Ripple < 1%;
  • Interface para comunicação com supervisório;
  • Fator de Potência > 0,92.
Construtivos:
  • Refrigerado a ar ou a água;
  • Sistema modular;
  • Pintura própria para ambientes agressivos;
  • Cartões de controle protegidos contra corrosão;
  • Projeto especial para cada aplicação.
Pulsados:
  • Com ou sem reversão de polaridade;
  • Largura de pulsos ajustáveis.
Módulos:
  • 6kW – Refrigeração a ar;
  • 12kW – Refrigeração a água.

Sistema modular permite incremento da potência

Retificadores para Proteção Catódica Manual ou Automático
REP

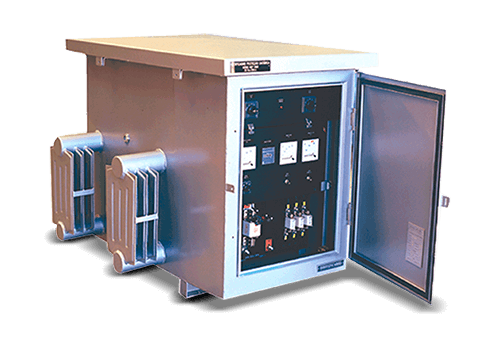

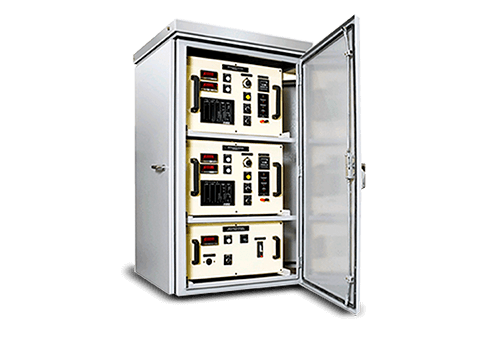

Os retificadores podem também ser utilizados para proteção de superfícies metálicas às quais, quando envolvidas por meios eletrolíticos (água ou solo), os átomos periféricos passam para a solução sob a forma de íons positivos, estabelecendo-se assim uma corrente iônica que causa a corrosão.

Os RETIFICADORES PARA PROTEÇÃO CATÓDICA fornecem a corrente necessária para promover o equilíbrio de potencial estrutura-eletrólito, impedindo assim a reação de oxidação. São projetados para operar em atmosferas agressivas e com alta salinidade.

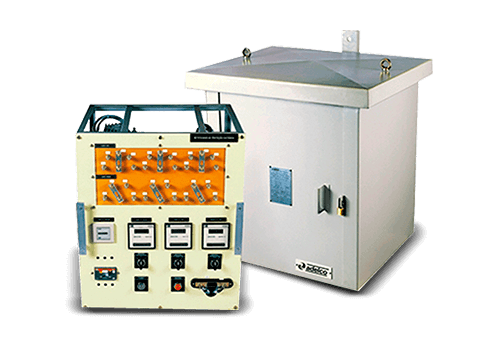

Podem ser manuais ou automáticos, sendo que no modelo manual a corrente é ajustada através de TAP´s no transformador (5 ajustes grossos e 5 finos), enquanto que no modelo automático a corrente de saída é ajustada em função da tensão externa gerada por um eletrodo de referência.

Características
  • Manual com TAP´s ou Automático;
  • Refrigeração – Ar ou Óleo;
  • Saída Simples ou Múltipla;
  • Potencial, Corrente e Tensão constante;
  • Grau de proteção IP-23 a IP-56;
  • Norma – Petrobras N-2608.
